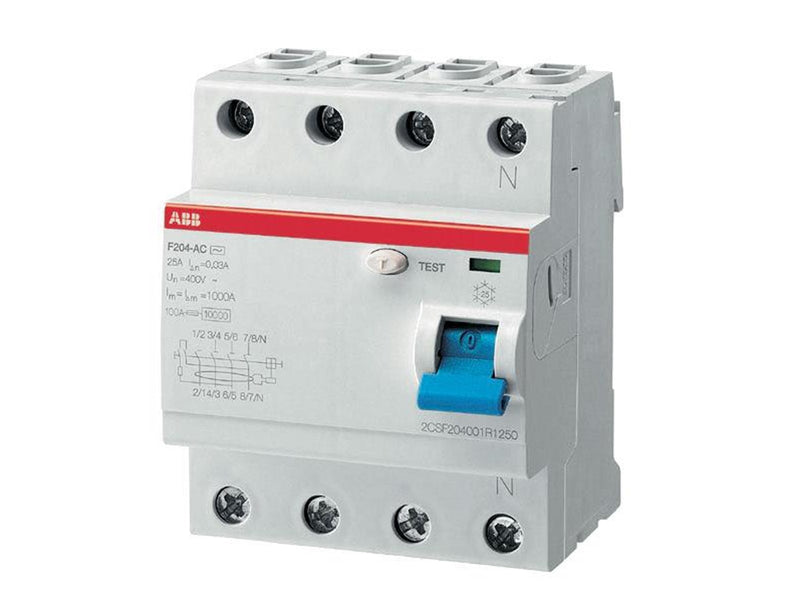

ABB F204 a-40/0.03 Fehlerstrom-Schutzschalter
Free returns on all eligible orders
You have 30 days to request a return. All sale items are final sale.
Fehlerstrom-Schutzschalter (RCCBs) bieten Personen- und Sachschutz sowie einen Schutz vor elektrisch gezündeten Bränden gemäß DIN VDE 0100-410 und DIN VDE 0100-530. Die Fehlerstrom-Schutzschalter der Baureihe F200 gewährleisten Schutz bei sinusförmigen Wechselströmen und pulsierenden Strömen mit glattem Gleichfehlerstrom-Anteil von bis zu 6 mA gegen Erde. Sowie Fehlerschutz (Schutz bei indirektem Berühren), zusätzlichen Schutz (mit IΔn ≤ 30 mA) und Brandschutz (mit IΔn ≤ 300 mA). Sie erfüllen die Produktnormen IEC/EN 61008-1, 61008-2-1, 61543 (VDE 0664 10, 11, 30) und für F200 A bis 100 A UL 1053. Einsatzgebiete sind Haushalts-, Gewerbe- und Industrieanwendungen. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Zahlreiche Zulassungen machen den F200 fit für den weltweiten Einsatz.
Technische Daten
- Normen:
- IEC/EN 61008
UL 1053
- Fehlerstromart:
- Typ A
- Bemessungsspannung (Ur):
- 230/400 V
- Bemessungsbetriebsspannung:
- 230 / 400 V AC
- Bemessungsisolationsspannung (Ui):
- 500 V
- Bemessungsstoßspannungsfestigkeit (Uimp):
- 4 kV
- Eingangsspannungsart:
- AC
- Bemessungsstrom (In):
- 40 A
- Bemessungsfehlerstrom:
- 30 mA
- Bedingter Bemessungskurzschlussstrom (Inc):
- 10 kA
- Bemessungs-Betriebskurzschlussausschaltvermögen (Ics):
- 1 kA
- Fehlerstromform:
- A
- Bemessungsfrequenz (f):
- 50 / 60 Hz
- Verlustleistung:
- bei Bemessungsbedingungen pro Pol 3.2 W
- Einspeisung:
- Beliebig
- Elektrische Standfestigkeit:
- 10000 Zyklen
- Anzahl Pole:
- 4
- Betriebskennlinie:
- unverzögert
- Position des N-Leiters:
- Rechts
- Montageart:
- DIN-Schiene
- Optionen:
- -
- Zubehör anbaubar:
- Ja
- Anschlussmöglichkeit:
- Sammelschiene 10 mm²
starr 25 ... 25 mm²
flexibel 25 ... 25 mm²
- Bemessungsquerschnitt:
- (4 - mehrdrähtig) 0...25 mm²
(1 - starr) 25...25 mm²
Umwelt
- Umgebungstemperatur:
- -25...55 °C
- Umgebungstemperatur:
- (Betrieb) -25...55 °C
- Schutzart:
- IP2X
- Verschmutzungsgrad:
- 2
- Schwingungsfestigkeit nach IEC 60068-2-6:
- 0.1 mm or 1 g - 20 cycles at 5…150…5 Hz
- Schockfestigkeit nach IEC 60068-2-27:
- 25g / 2 shocks / 13 ms
- RoHS Status:
- nach EU Richtlinie 2011/65/EC
- Umweltinformationen:
- Siehe RoHS-Richtlinie
Technische Daten UL/CSA
- Maximale Betriebsspannung UL/CSA:
- 480Y / 277 V AC
Abmessungen
- Breite in Teilungseinheiten:
- 4
- Breite des Produkts:
- 0.070 m
- Höhe des Produkts:
- 0.085 m
- Tiefe des Produkts:
- 0.069 m
- Nettogewicht:
- 0.360 kg
- Einbautiefe (t2):
- 69 mm
Verpackungsinformationen
- Menge Verpackungseinheit 1:
- Karton 1 Stück
- Breite Verpackungseinheit 1:
- 80 mm
- Höhe Verpackungseinheit 1:
- 41 mm
- Länge Verpackungseinheit 1:
- 94 mm
- Bruttogewicht Verpackungseinheit 1:
- 0.415 kg
- EAN Verpackungseinheit 1:
- 8012542783503
Bestelldaten
- Mindestbestellmenge:
- 1 Stück
- Zolltarifnummer:
- 85363030
- E-Nummer (Finnland):
- 3259440
- E-Nummer (Schweden):
- 2160126
- Herkunftsland:
- Italien (IT)
Zertifikate und Deklarationen
- Konformitätserklärung - CE:
- 9AKK106713A5602
- Umweltinformationen:
- Siehe RoHS-Richtlinie
- Betriebs- und Montageanleitung:
- 9AKK107991A6127
- RoHS Information:
- 2CSC423001K2702
Beliebte Downloads
- Datenblatt, technische Information:
- 9AKK107680A1159
- Betriebs- und Montageanleitung:
- 9AKK107991A6127
Klassifizierungen
- ETIM 7:
- EC000003 - Fehlerstrom-Schutzschalter
- ETIM 8:
- EC000003 - Fehlerstrom-Schutzschalter
- EPLAN Katalogbaum:
- Elektrotechnik / Schutzeinrichtungen / Fehlerstrom-Schutzschalter
- EPLAN Funktionsdefiniton:
- Fehlerstrom-Schutzschalter / FI-Schutzschalter, 8 Anschlüsse / FI-Schutzschalter, vierpolig 1 2 3 4 5 6 7 8
- WEEE Kategorie:
- 5. Geräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt (Kleingeräte)
- WEEE B2C / B2B:
- B2C
- CN8:
- 85363030
- Kennbuchstabe (elektrische Betriebsmittel):
- F
Generell
| Hersteller | ABB |
| Waren-Nr. | 2768436 |
| Modell | 2CSF204101R1400 |
| EAN | 8012542783503 |
| Nennstrom | 40 A |
| Eingangsspannung | 230 - 400 V |
| Schutzschaltertyp | Fehlerstromschutzschalter |
| Typ | Typ A |
| Anzahl der Pole | 4 |
| Produktfarbe | Grau |
| Zertifizierung | IEC/EN 61008 UL 1053 |
| Betriebstemperatur | 25 - 55 °C |
| Temperaturbereich bei Lagerung | 40 - 70 °C |
| Breite | 70 mm |
| Tiefe | 69 mm |
| Höhe | 85 mm |
| Gewicht | 360 g |
| Abmessungen (BxTxH) | 70 x 69 x 85 mm |
| Verpackungsbreite | 82 mm |
| Verpackungstiefe | 96 mm |
| Verpackungshöhe | 78 mm |
| Paketgewicht | 403 g |
| Konformitätsbescheinigungen | RoHS |
Technische Daten
| Energie | |
| Nennstrom | 40 A |
| Eingangsspannung | 230 - 400 V |
| Merkmale | |
| Schutzschaltertyp | Fehlerstromschutzschalter |
| Typ | Typ A |
| Anzahl der Pole | 4 |
| Produktfarbe | Grau |
| Zertifizierung | IEC/EN 61008 UL 1053 |
| Betriebsbedingungen | |
| Betriebstemperatur | 25 - 55 °C |
| Temperaturbereich bei Lagerung | 40 - 70 °C |
| Gewicht und Abmessungen | |
| Breite | 70 mm |
| Tiefe | 69 mm |
| Höhe | 85 mm |
| Gewicht | 360 g |
| Abmessungen (BxTxH) | 70 x 69 x 85 mm |
| Verpackungsdaten | |
| Verpackungsbreite | 82 mm |
| Verpackungstiefe | 96 mm |
| Verpackungshöhe | 78 mm |
| Paketgewicht | 403 g |
| Technische Details | |
| Konformitätsbescheinigungen | RoHS |
Die genannten Informationen und Spezifikationen können vom Hersteller jederzeit und ohne vorherige Ankündigung geändert werden. Die Herstellerabbildungen dienen ausschließlich der Veranschaulichung. Irrtümer und Schreibfehler bleiben vorbehalten. Deutsche Bedienungsanleitungen sind in einigen Fällen ausschließlich digital verfügbar und nicht Bestandteil des Lieferumfangs. Teile des Textes wurden möglicherweise automatisiert erstellt oder maschinell übersetzt und können daher in Einzelfällen missverständlich sein.
